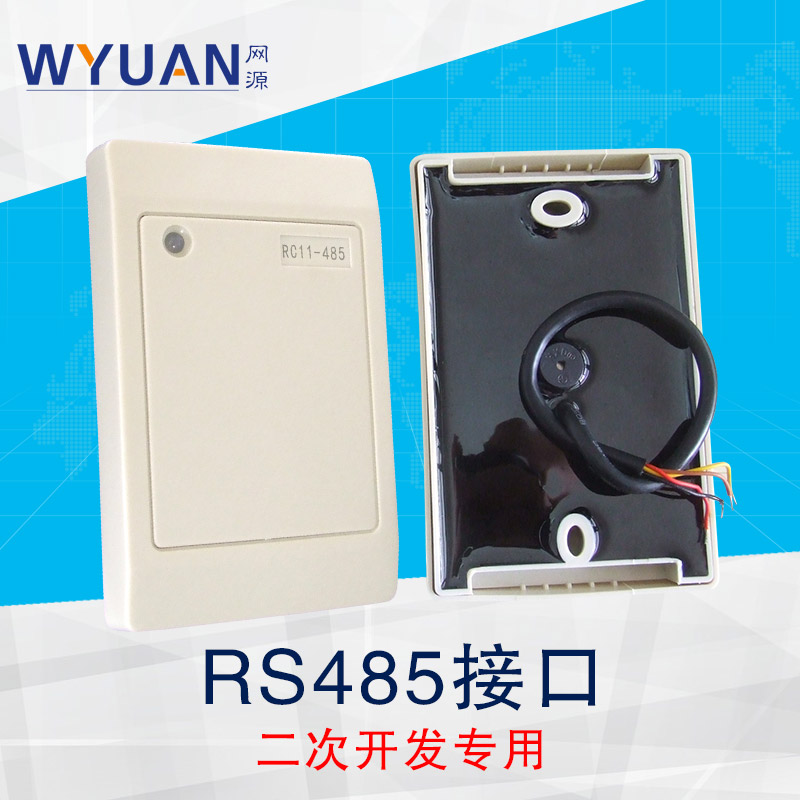

RS485读卡器-RD11-485

更新：2017-5-18 17:32:29 点击：

品牌： WYUAN
型号： RD11-485
关键字1：
关键字2：
卖点：
RD系列标准读头是专为门禁配套使用的ID读卡设备。采用RD系列模块和高效微处理器设计而成，完成对EM4100兼容式ID卡的接收和输出，RS485输出接口，。具有接收灵敏度高，单直流电源供电，工作电流小，低价位高性能等特点。适用于家校通，生产管理，流程管理，称重系统，砼车管理等各种射频应用领域。

产品介绍

（一）概述

　 RD系列标准ID读头是专为门禁配套使用的ID读卡设备。采用RD系列模块和高效微处理器设计而成，完成对EM4100兼容式ID卡的接收和输出。提供标准Wiegand26/34，ABA2，RS485输出接口，提供密码键盘。具有接收灵敏度高，单直流电源供电，工作电流小，低价位高性能等特点。适用于楼宇门禁，宾馆，小区，停车场等各种射频应用领域。质量久经考验,不断升级最终定型的产品,返修率极低。已出货12年以上，

　　（二）性能特点

　　RD11（带RS485接口）：
　　⑴完全支持EM4100兼容格式的125KHz射频ID卡。
　　⑵有效距离10cm以上。
　　⑶双色LED指示灯（红，绿）。
　　⑷一个固定蜂鸣器。
　　⑸直流供电9-12VDC，工作电流小于80mA。
　　⑹W26/W34/ABA2/RS485标准格式输出。
　　⑺密码键盘可选。

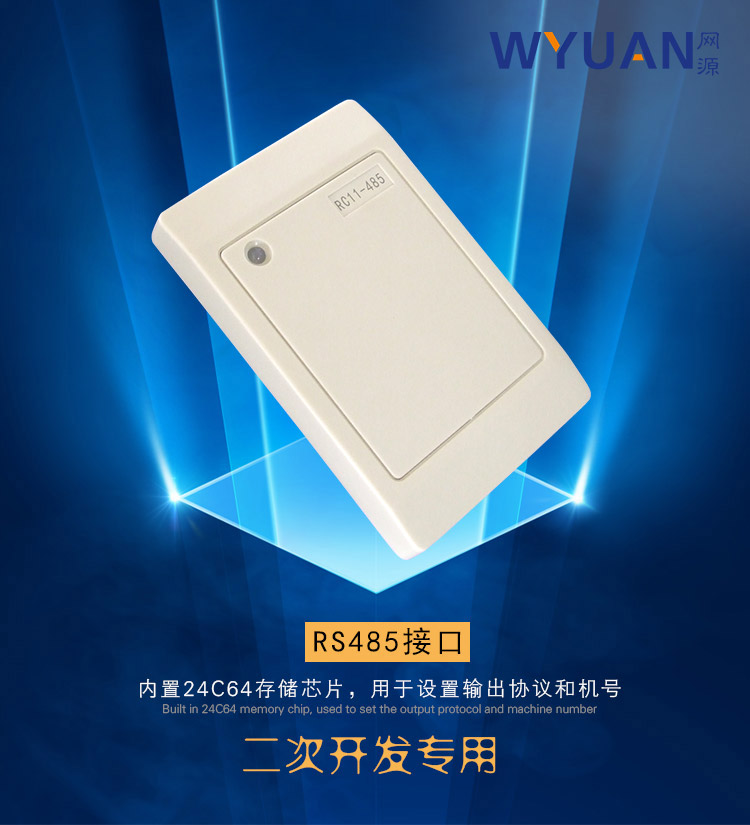

　　⑻内置24C64存储芯片，用于设置输出协议和机号。
　　⑼通讯波特率：19200bps。
　　⑽专业防撬设计。
　　⑾防接错线保护。
　　⑿外形尺寸：115mmX75mmX15mm。
　　⒀工作温度0～70℃。

三）接口描述

引线颜色 RS485
红色 12V
黑色 GND
黄色 485+
白色 485-

（四）使用说明

　　(1) 关于协议的说明

　　RS485接口的读头支持以下2种标准协议：

1“超级终端协议”

　　此协议为RS485主动发送方式。当读头上刷卡时，卡号主动从RS485送出。
　　通过超级终端软件可以看到读入卡号。

2 发卡机被动协议

一种在系列产品中广泛使用的内部协议，RS485被动方式。用于第三方开发时，必须通过函数调用形式实现对ID卡片的读取。
